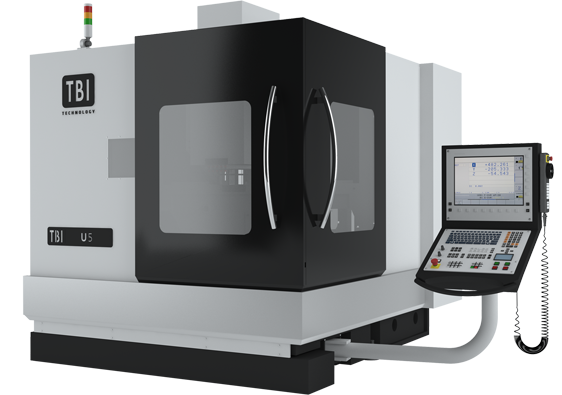

TBI U5 (2017)

,

TBI U5 (2017)

  • Wyślij zapytanie
Pobierz kartę specyfikacyjną

Główne cechy produktu:

  • Centrum do obróbki 5-stronnej

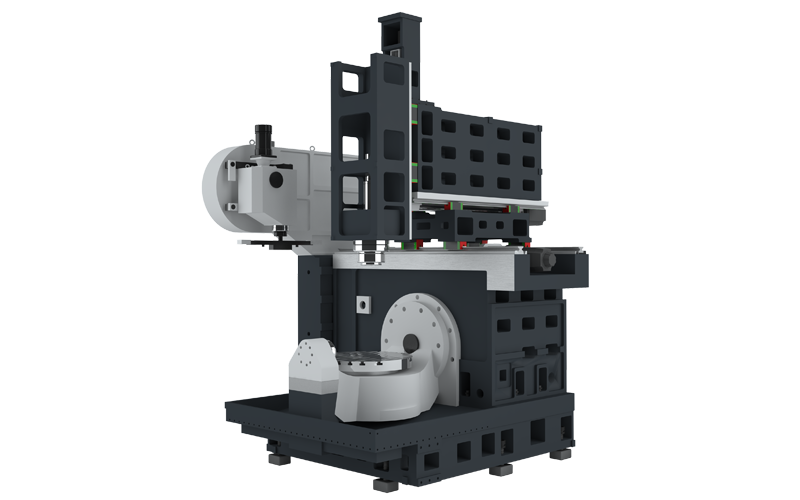

  • korpus obrabiarki wykonany z żeliwa
  • liniowe prowadnice toczne we wszystkich osiach
  • stabilizacja temperaturowa wrzeciona

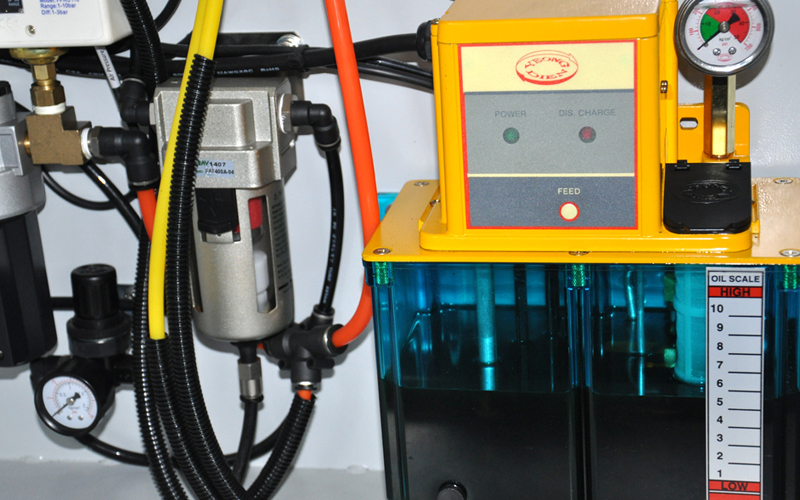

  • centralny układ smarowania
  • wysokiej klasy śruby kulowo-toczne obustronnie łożyskowane
  • enkodery absolutne w osiach B/C
  • waga obrabianego detalu do 500 kg
  • wysokie moce napędów i momentów obrotowych do wysokowydajnej obróbki
  • szybki dwuramienny zmieniacz narzędzia - servo napęd
  • pełna osłona przestrzeni roboczej
Kategorie: , Tagi: , , , ,
obróbka stali

Wyposażenie standardowe

  • sterowanie Heidenhain iTNC 530
  • gwintowanie bez oprawki kompensacyjnej
  • kółko ręczne

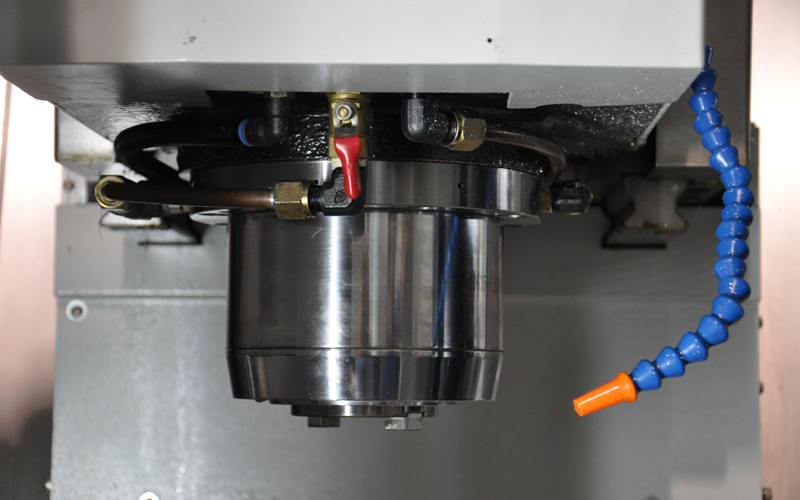

  • wrzeciono 12 000 obr/min, 10 kW
  • chłodzenie przez wrzeciono 20 bar
  • system przedmuchu wrzeciona
  • liniały pomiarowe w osiach B/C
  • stół uchylno-obrotowy o średnicy 650 mm
  • skimmer oleju
  • transmisja danych USB + Fast Ethernet

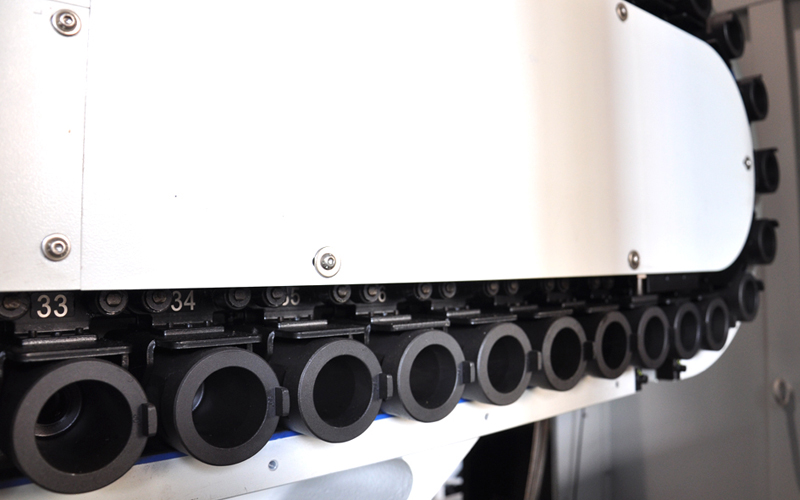

  • 32 pozycyjny magazyn narzędzia SK40
  • klimatyzacja szafy elektrycznej
  • ręczne pistolety do spłukiwania powierzchni roboczej (wodą i powietrzem)
  • dynamiczne monitorowanie kolizji
  • dolny system spłukiwania wiórów
  • zgrzebłowy transporter wiórów z wózkiem
  • Nowe wrzeciono. Obrabiarka używana. Gwarancja uruchomieniowa + 30 dni
  • Komplet sond Heindenhain - w cenie

Wyposażenie opcjonalne

  • sonda do pomiaru narzędzia
  • sonda do pomiaru detalu

Dane techniczne

Rozwiń wszystko

Przesuw wzdłużny – oś X mm 620
Przesuw poprzeczny – oś Y mm 520
Przesuw pionowy – oś Z mm 460
Powierzchnia stołu mm Ø 650
Rowki typu T (ilość x szerokość x rozstaw) 5 x 14 x 100
Obciążenie stołu (praca w 5 osiach) kg 300
Obciążenie stołu (praca w 3 osiach) kg 500
Odległość czoła wrzeciona – pow. stołu mm 150 – 610
 Obrót stołu w osi C st. 360˚
 Uchył stołu w osi B st. +40˚ / -110˚

Stożek mocujący typ SK40 (DIN69871)
Moc napędu (S1/S6) kW 10/17
Moment obrotowy (S1/S6) Nm 63,7/108,6
Maks. obroty obr/min 12000

Typ bębnowy
Ilość narzędzi szt. 24
Maks. średnica narzędzia (sąsiednie miejsce wolne) mm 76 (127)
Maks. ciężar narzędzia kg 7
Maks. długość narzędzia mm 250
Czas wymiany narzędzia sek. 1,3

 Szybki posuw w osiach X/Y/Z m/mm 36/36/36
Maks. prędkość obrotowa stołu w osiach B/C obr/min 25/25

Dokładność pozycjonowania maszyny mm +/- 0,005
Powtarzalność pozycjonowania maszyny mm +/- 0,003

Długość mm 4127
Szerokość mm 3436
Wysokość mm 3191
Waga kg 7500
