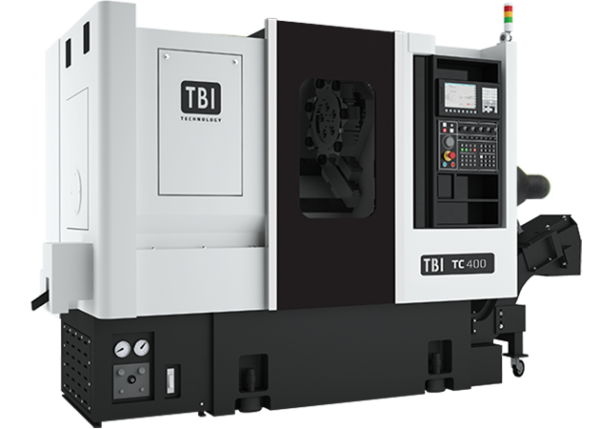

TBI TC 400 L MC

,

TBI TC 400 L MC

Dostupnost: na objednávku, doba výroby 4-6 měsíců

Hlavní vlastnosti produktu:

  • šikmé lůžko 45 stupňů vyrobeno jako monolitická litina
  • vysoká tuhost konstrukce
  • lineární vedení ve všech osách
  • max. Otáčky vřetena 6000 ot/min, výkon 11/15 kW
  • centrální mazání
  • přesné kuličkové šrouby
  • vysokorychlostní pojezd v ose X/Z 24 m/min
  • naklápěcí pracovní plocha

Wyposażenie standardowe

  • řízení Fanuc 0iTF Plus 10" včetně příručky a
  • rychlovýměnná hydraulická hlava BMT55 s poháněnými nástroji - servopohon
  • tříčelisťové hydraulické soustružnické sklíčidlo 203 mm
  • maximální průměr tyče ve vřetenu 52 mm
  • systém chlazení nářadí
  • koník s funkcí M a hydraulickým zámkem drápů
  • rozhraní k tyčovému podavači
  • škrabkový dopravník na třísky

Wyposażenie opcjonalne

  • klávesnicí Siemens 828D
  • Tříčelisťové hydraulické soustružnické sklíčidlo 254 mm
  • zvětšení průměru tyče ve vřetenu na 75 mm.
  • olejový skimmer
  • podavač tyčí
  • nástrojová sonda

Dane techniczne

Rozwiń wszystko

Max. průměr materiálu nad ložem mm 470
Max. průměr materiálu nad podložkou mm 280
Max. Průměr soustružení (čelní plocha) mm 400
Max. Průměr soustružení (podél osy vřetena) mm 210
Max. Délka otáčení mm 600
Pohyb osy X/Z mm 210/600
Rychlost pohybu osy X, Z m/min 24

Průchod vřetena 62 (možnost 91)
Max. průměr tyče ve vřetenu 52 (možnost 75)
Čelo vřetena A2-6 (A2-8)
Hlavní pohon Motor na střídavý proud
Výkon pohonu kW 11/15
Max. otáčky min-1 6000
Velikost soustružnického sklíčidla mm 203 (možnost 254)

Provádění Servo
Počet nástrojů ks 8 (12)
Zásuvka na nářadí BMT55
Max. rozměr nástroje mm 25 x 25

Zúžení pouzdra drápu MT4 (MT5)
Pohyb koníka mm 600

Délka (s nosičem čipů) mm 2700 (3800)
Šířka mm 1400
Výška mm 1900
Hmotnost kg 3700
