Tokarki CNC , Tokarki karuzelowe seria VTL TBI VTL 2000
Główne cechy produktu:
Dwa rozwiązania: tokarki konwencjonalne (seria NC) oraz tokarki CNC.
Obróbka detali wielkogabarytowych o maksymalnej długości toczenia do maksymalna średnica toczenia do 6300 mm (NC).

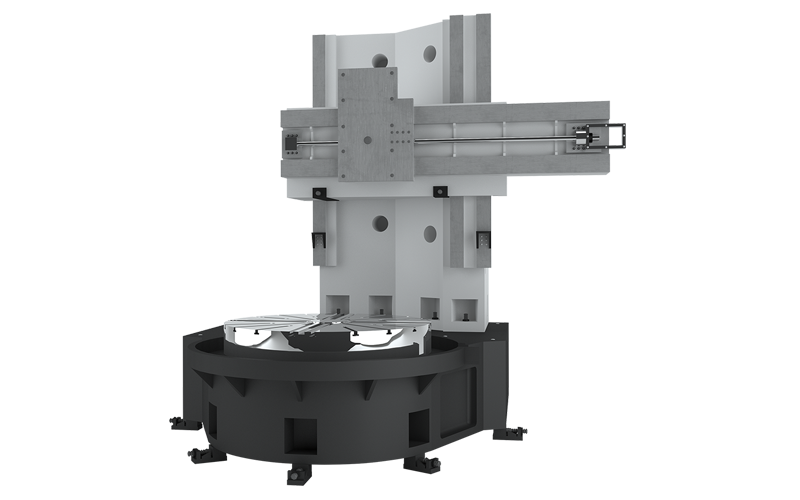

Duża stabilność i bardzo wysoka sztywność obrabiarki dzięki przewymiarowanemu monolitycznemu odlewowi żeliwnemu.
Dostępność części zamiennych i prostota serwisowania dzięki uniwersalnym rozwiązaniom technicznym oraz podzespołom renomowanych producentów.
Wyposażenie standardowe
sterowanie Fanuc
4-szczękowy uchwyt
automatyczna przekładnia ZF

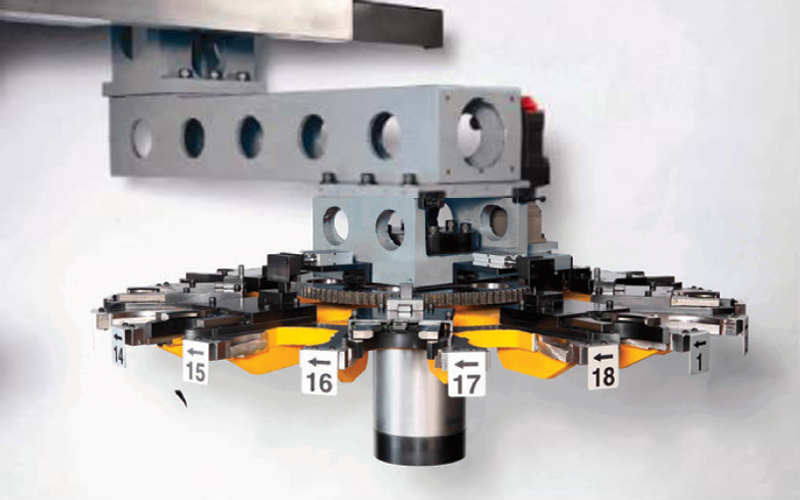

magazyn narzędzi
zgrzebłowy transporter wiórów
system chłodzenia narzędzia
skimmer oleju
Wyposażenie opcjonalne

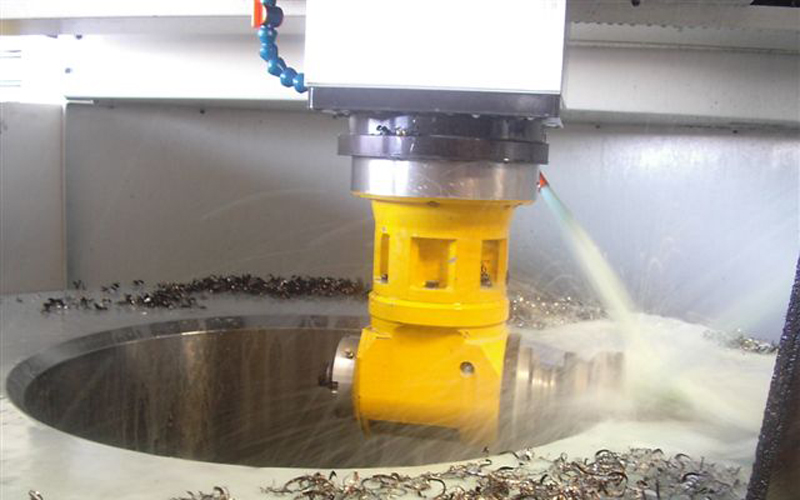

napędzane narzędzia z osią C
liniały pomiarowe Heidenhain
chłodzenie przez wrzeciono
zwiększenie mocy napędu stołu
układ filtracji chłodziwa
zwiększenie przejazdu w osi Z
sonda do pomiaru narzędzia
skimmer oleju

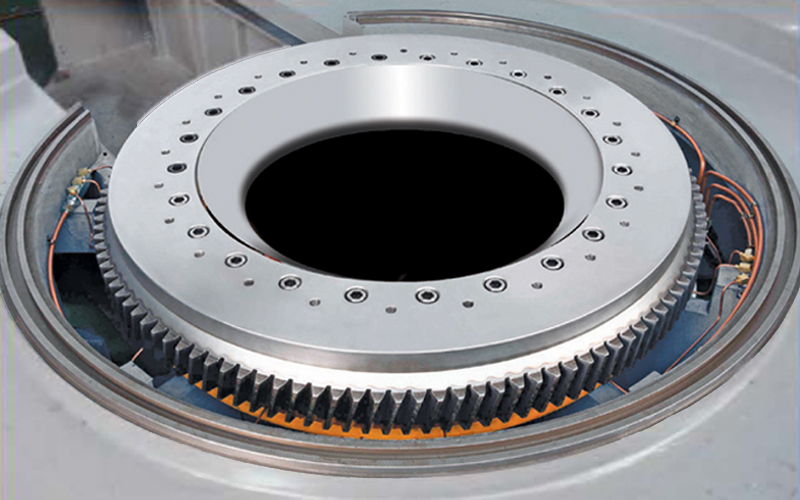

Średnica stołu
mm
2000
Maks. średnica toczenia
mm
2400
Maks. wysokość toczenia
mm
1500
Maks. ciężar detalu
kg
20000
Maks. moment obrotowy stołu
Nm
24600
Maks. siła skrawania
N
26500
Suwak
mm
230 x 230
Przesuw w osi X
mm
1835
Przesuw w osi Z
mm
1000
Zakres obrotów stołu
obr/min
1-73, 1-200
Szybki posuw w osi X/Z
m/min
12000 / 10000
Przesuw belki suportowej
mm
800
Ilość narzędzi
szt.
12 (18)
Maks. długość narzędzia
mm
450
Ilość narzędzi (tocz./ frez.)
szt.
18 (9/9)
Maks. długość narzędzia
mm
450
Maks. średnica wiertła / gwintownika
mm
50,8/30
Moc napędzanych narzędzi
kW
11/15
Przekrój poprzeczny uchwytu
mm
32×32
Gniazda narzędziowe
typ
SK50
Wewnętrzny stożek tulei kłowej
typ
MT-6
Przesuw tulei kłowej
mm
150
Długość
mm
6300
Szerokość
mm
4300
Wysokość
mm
5720
Waga
kg
38200
