Seria TRB

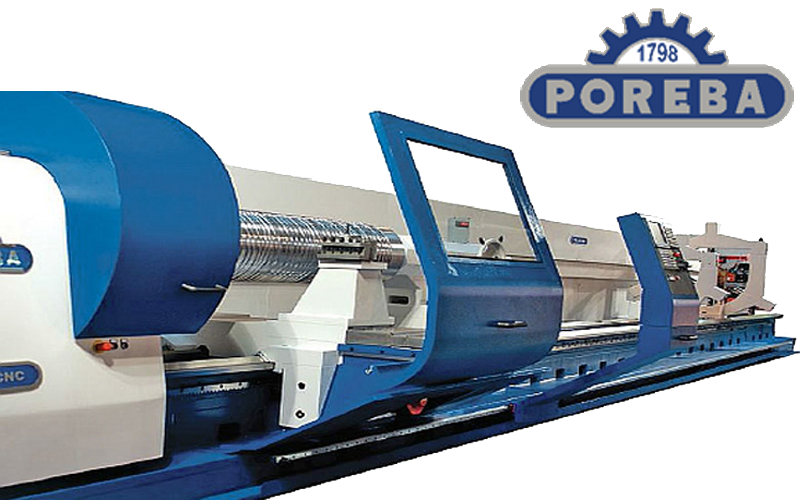

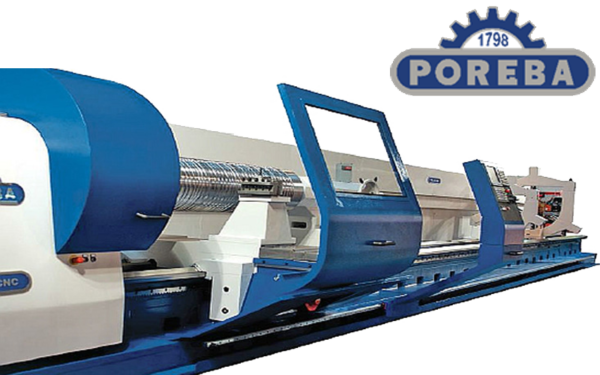

Tokarka Poręba
,

Seria TRB

  • Wyślij zapytanie
Pobierz kartę specyfikacyjną
Dostępność: na zamówienie

Główne cechy produktu:

  • Budowa tokarki oparta na sztywnym łożu z hartowanymi prowadnicami.
  • Łoże i korpus wrzeciennika – odlewane z żeliwa o podwyższonych własnościach wytrzymałościowych.
  • Suport wzdłużny przesuwany po dwóch prowadnicach zapewniających precyzyjne prowadzenie.
  • Prowadnice łoża i suportu hartowane do twardości min. 45 HRC i szlifowane.
  • Możliwość zastosowania szerokiego wachlarzu wyposażenia opcjonalnego, zwiększającego możliwości i wydajność obrabiarki.
Kategorie: , Tagi: ,

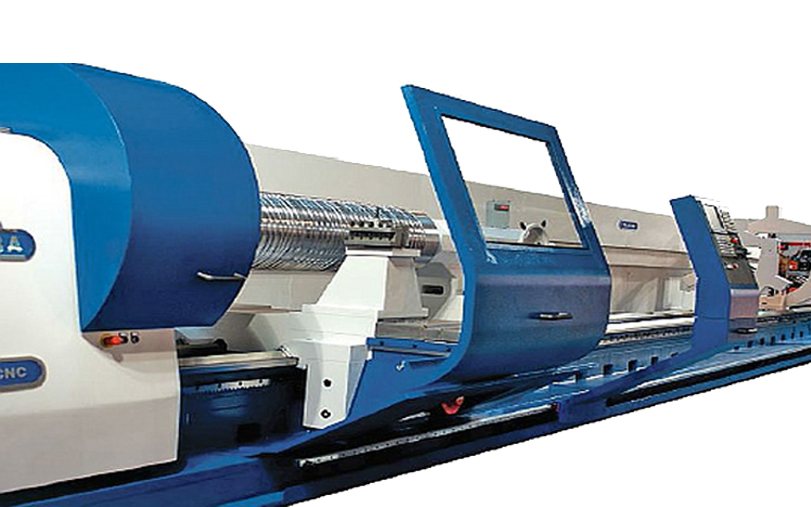

Tokarka Poręba

Wyposażenie standardowe

  • system sterowania numerycznego SIEMENS SINUMERIK 840 D sl
  • średnica przelotu nad łożem: Ø 1150 mm (TRB 115)
  • długość toczenia: 2 ÷ 8 m, co 1 m
  • moc napędu głównego: 40 kW (praca ciągła)
  • obroty wrzeciona: 1 ÷ 900 obr/min
  • przelot wrzeciona: Ø 150 obr/min
  • zasilanie: 3 × 400 V / 50 Hz
  • automatyczna głowica narzędziowa 8-mio pozycyjna
  • automatyczna zmiana zakresu prędkości obrotowych wrzeciennika
  • układ centralnego smarowania, sterowany przez CNC
  • transporter wiórów
  • układ chłodzenia 2,6 bar, 20 l/min – dla głowic automatycznych
  • konik z pinolą Ø 190 mm z obrotowym wrzecionem z gniazdem Morse’a nr 6, wskaźnikiem siły docisku i kompensacją wydłużenia przedmiotu
  • pulpit sterowniczy przesuwany na całej długości obrabiarki
  • Kieł stały z gniazdem Morse’a nr 6

Wyposażenie opcjonalne

  • długość toczenia: 9 ÷ 18 m, co 1 m z przesuwem w osi Z realizowanej z bezluzowej przekładni zębatej
  • imak 1-no / 4-ro nożowy dla oprawek szybkowymiennych
  • przelot wrzeciona Ø 300/420 mm
  • liniowy układ pomiarowy osi X i Z
  • liniowy układ pomiarowy osi X i Z

Dane techniczne

Rozwiń wszystko

Model TRB 115 | 135*
Średnica przelotu nad łożem mm 1150 | 1350
Średnica toczenia nad suportem mm 700 | 900
Rozstaw kłów (co 1 m) mm 2000 ÷ 18000

Średnica otworu wrzeciona mm 150 (300/420)*
Zakres obrotów (regulacja bezstopniowa) obr/min 1 ÷ 900 (2 ÷ 450 / 2 ÷ 315)
Moc silnika napędu głównego kW 40 (60)*
Maks. moment obrotowy wrzeciona Nm 10000 (13000)*
Stożek wrzeciona A1-15 (A1-20)

Przesuw wzdłużny mm 2200 dla 2 m toczenia + co 1 m
Przesuw poprzeczny mm 700
Szybki przesuw w osi X mm/min 4000
Szybki przesuw w osi Z mm/min 4000

Średnica pinoli mm 190
Wysuw pinoli mm 300
Stożek wewnętrzny mm/min Morse’a nr 6

Długość mm 3900 + długość toczenia
Szerokość mm 2850
Wysokość mm 2500
