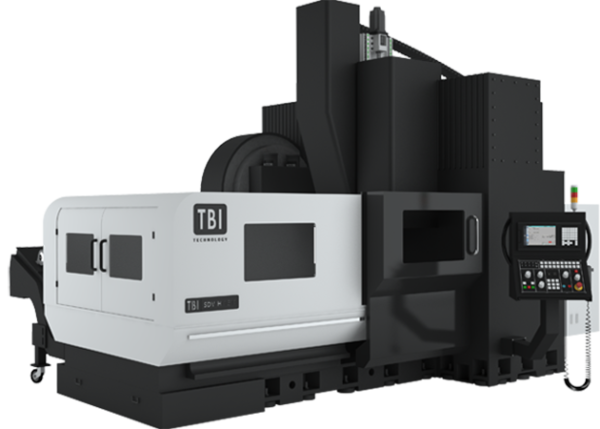

TBI SDV-H 3224 HH (2017)

Frezarka bramowa serii SDV-H 1611 - TBITECH.PL
,

TBI SDV-H 3224 HH (2017)

  • Wyślij zapytanie
Pobierz kartę specyfikacyjną

Główne cechy produktu:

  • korpus obrabiarki wykonany z żeliwa

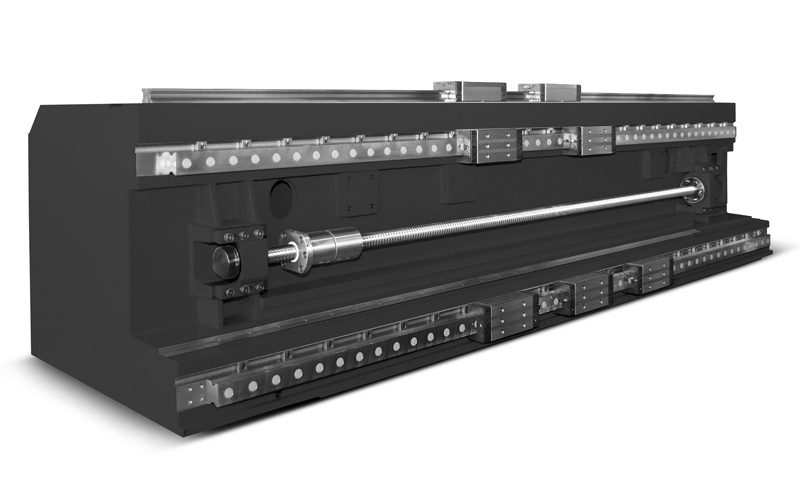

  • liniowe prowadnice toczne we wszystkich osiach
  • 3 prowadnice w osiach X/Y i 4 prowadnice w osi Z
  • stabilizacja temperaturowa wrzeciona
  • możliwość obróbki 5-stronnej dzięki zastosowaniu głowicy manualnej 90 st.
  • centralny układ smarowania
  • wysokiej klasy śruby kulowo-toczne obustronnie łożyskowane
  • wysokie moce napędów i momentów obrotowych do wysokowydajnej obróbki
  • Obrabiarka bez magazynu narzędzi, używana, gwarancja 3 miesiące. Możliwość montażu liniałów.
Kategorie: , Tagi: , , , ,

Wyposażenie standardowe

  • sterowanie Heidenhain TNC 620
  • gwintowanie bez oprawki kompensacyjnej
  • kółko ręczne
  • wrzeciono z przekładnią 30-6000 obr/min
  • chłodzenie przez wrzeciono 20 bar
  • system przedmuchu wrzeciona

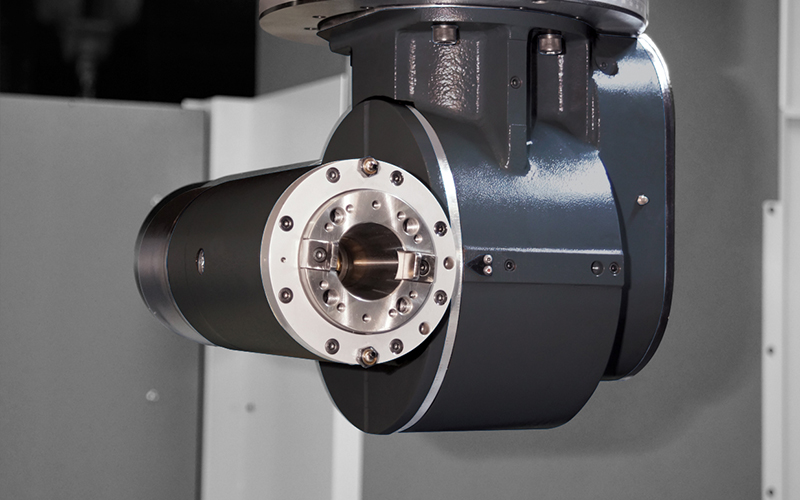

  • głowica manualna 90 st, indeksacja co 1 st.
  • system chłodzenia narzędzia powietrzem i cieczą
  • transmisja danych USB + Fast Ethernet
  • ręczne pistolety do spłukiwania powierzchni roboczej (wodą i powietrzem)
  • układ sprężonego powietrza
  • zintegrowany transporter wiórów - śrubowy oraz taśmowy

Wyposażenie opcjonalne

  • liniały pomiarowe Heidenhain
  • sonda do pomiaru narzędzia
  • sonda do pomiaru detalu

Dane techniczne

Rozwiń wszystko

Przesuw wzdłużny stołu – oś X mm 3200
Przesuw poprzeczny wrzeciennika – oś Y mm 2400
Przesuw pionowy wrzeciennika – oś Z mm 1000
Powierzchnia stołu mm 3000 x 2200
Odległość między kolumnami mm 2500
Odległość czoła wrzeciona – pow. stołu mm 165-925 / 165-1165
Rowki typu T (ilość x szerokość x rozstaw) 11 x 22 x 200
Obciążenie stołu kg 10000

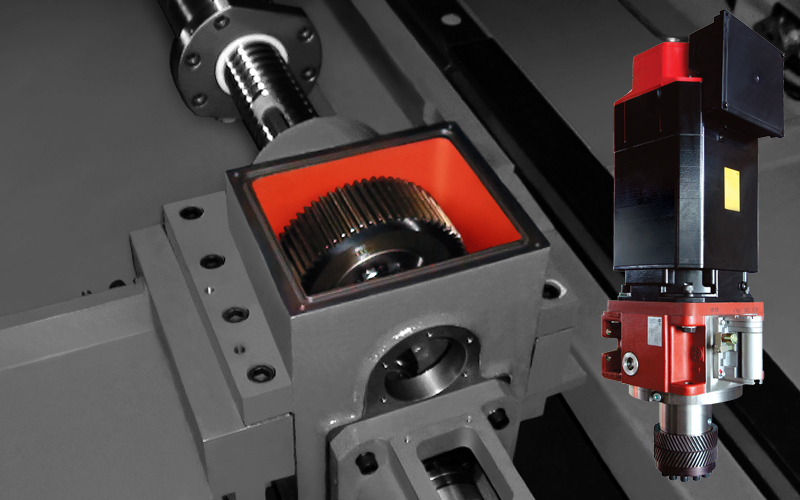

Napęd główny pasowy i przekładnia ZF
Stożek mocujący typ SK50
Moc napędu (S1/S6) kW 18/22
Maks. obroty obr/min 30-6000

Osie X/Y/Z AC – napęd cyfrowy
Prowadnice rolkowew osiach X/Y/Z mm 65/65/45
Szybki posuw w osiach X/Y/Z 10/10/12

Długość mm 8270
Szerokość mm 6565
Wysokość mm 4830
Waga kg 34000
Zastosowanie obrabiarki

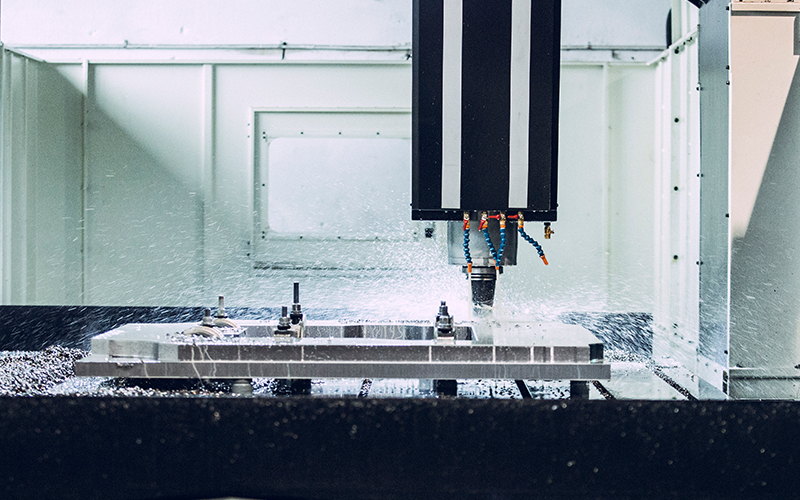

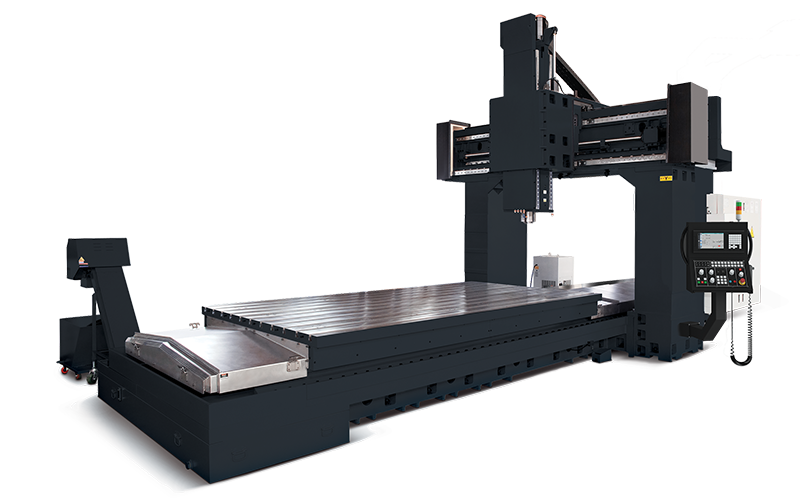

Frezarki bramowe TBI SDV-H mają zastosowanie przy obróbce zgrubnej i wykończeniowej dużych detali o większej masie. Bramowa konstrukcja korpusu maszyny jest stabilniejsza niż klasyczne rozwiązanie w kształcie litery C, stosowane w 3 osiowych centrach obróbczych CNC – przez co frezarki bramowe charakteryzują się wysoką sztywnością, gwarantując wydajną obróbkę i możliwość głębokiego skrawania (AP) przy jednoczesnych wysokich posuwach (F). Zaznaczyć należy, że w serii  frezarek bramowych TBI SDV-H można obrabiać detale dłuższe niż przejazd maszyny w osi X.  Standardowe wyposażenie stanowi dwustopniowa przekładnia dająca wysoki moment obrotowy. Zastosowanie głowic kątowych umożliwia obróbkę z pięciu stron.



Dowiedz się więcej o TBI SDV-H

Podstawa wrzeciennika frezarki bramowej TBI SDV-H ma zamontowane 4 prowadnice zamontowane na brzegach wrzeciennika przez co jest wyjątkowo odporna na rotację w osi Y. Automatyzację procesu obróbki i skrócenie czasu przezbrojenia gwarantuje magazyn głowic (wymiana głowic wygląda podobnie jak wymiana narzędzia z magazynu). Przeczytaj też nasze artykuły dotyczące zastosowanie frezarek bramowych w codziennej produkcji –  Brama do raju czy do piekieł? Frezarka bramowa TBI SDV-H.
