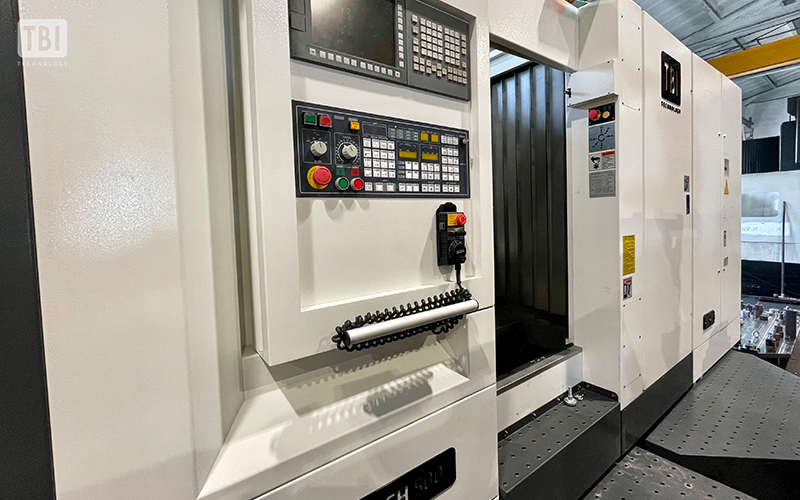

TBI SH 500 (HSK63A) (2020)

,

TBI SH 500 (HSK63A) (2020)

Dostępność: do 4 tygodni

Główne cechy produktu:

  • Precyzyjna, seryjna obróbka wielostronna oraz obróbka dużych skomplikowanych detali przestrzennych w jednym zamocowaniu.
  • Wysokowydajna produkcja, dzięki zastosowaniu wymiennika palet oraz możliwości automatyzacji procesu produkcji.
  • System przedmuchu wrzeciona, chłodzone śruby kulowo-toczne, system chłodzenia narzędzia oraz sztywna konstrukcja gwarantują wysoką precyzję i powtarzalność obróbki.
  • Komfortowa obsługa dzięki łatwemu dostępowi do powierzchni roboczej oraz zastosowaniu górnego i dolnego systemu spłukiwania wiórów, zintegrowanego transportera wiórów i kółka ręcznego w podstawowym wyposażeniu maszyny.
  • Dostępność części zamiennych dzięki uniwersalnym rozwiązaniom technicznym oraz komponentom światowych producentów.

Wyposażenie standardowe

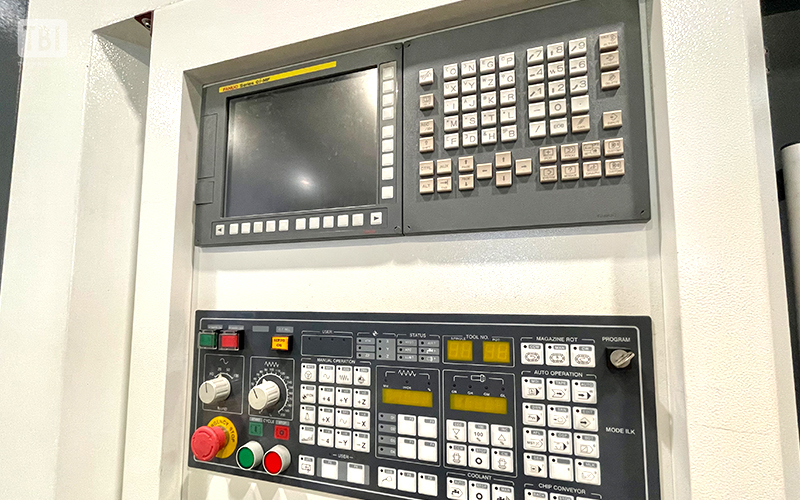

  • sterowanie Fanuc 0iMF 10,4" wraz z Manual Guide I
  • gwintowanie bez oprawki kompensacyjnej
  • kółko ręczne

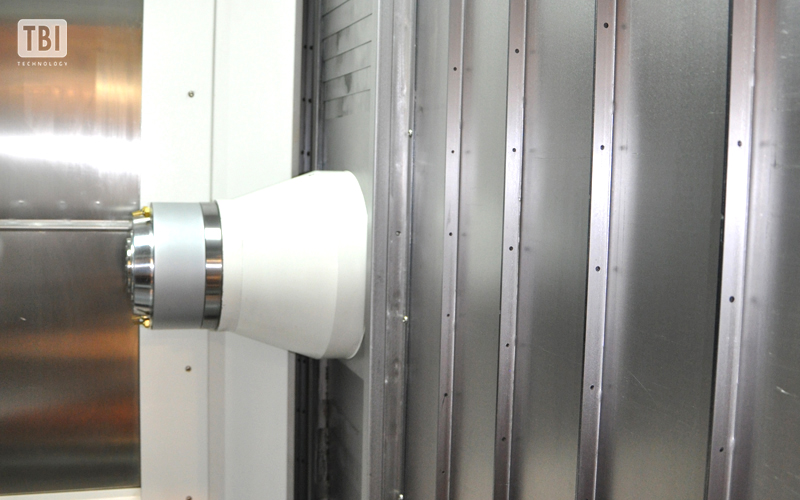

  • wrzeciono Direct Drive 10 000 obr/min, HSK 63A, 22/26 kW
  • odległość czoła wrzeciona do powierzchni stołu 150-875mm
  • chłodzenie przez wrzeciono 30 bar
  • system przedmuchu wrzeciona
  • system chłodzenia narzędzia
  • skimmer oleju

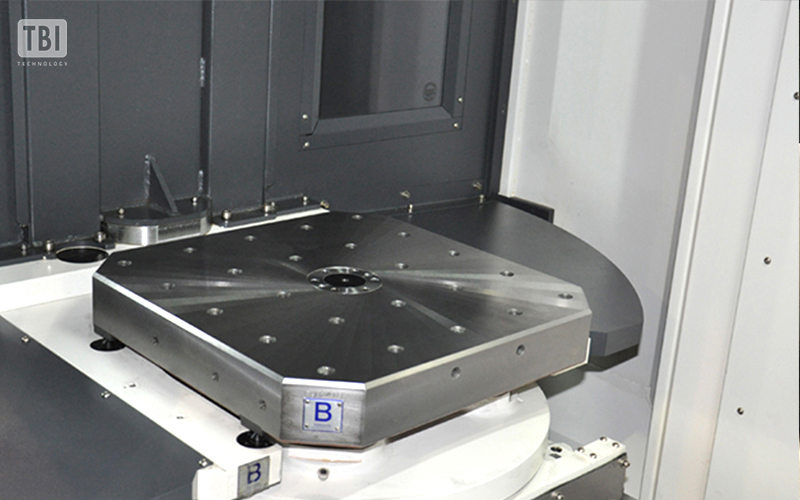

  • stół obrotowy indeksowany co 0,001 st.

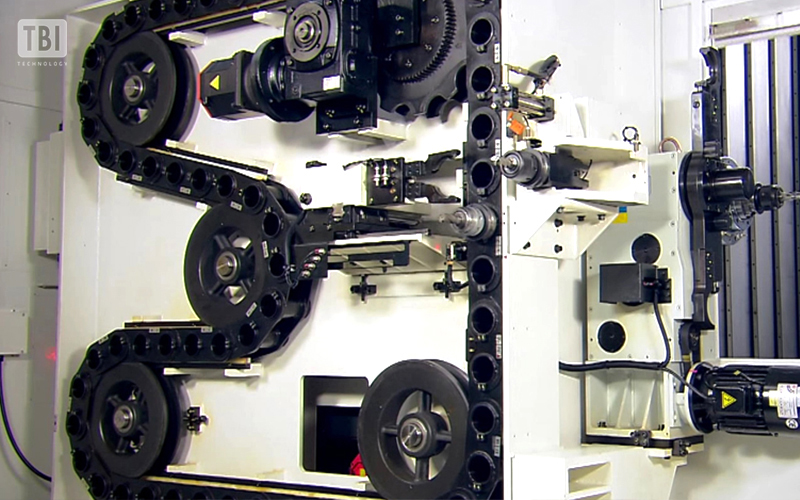

  • 60 pozycyjny magazyn narzędzi, typu łańcuchowego, z servo napędem
  • dolny system spłukiwania wiórów
  • górny system spłukiwania wiórów
  • zintegrowany transporter wiórów z wózkiem
  • wymiennik palet

Wyposażenie opcjonalne

  • sonda do pomiaru narzędzia
  • sonda do pomiaru detalu

Dane techniczne

Rozwiń wszystko

Oś X / Y / Z mm 800 / 725/ 725
Powierzchnia stołu mm 500 x 500 x 2 szt.
Rowki typu T (ilość x szerokość x rozstaw) 24 x 16 x 125
Maks. obciążenie stołu kg 800
Odl. osi wrzeciona – pow. stołu mm 50-775
Odl. czoła wrzeciona – pow. stołu mm 200-925
Liczba palet szt. 2

Napęd główny direct-drive
Stożek mocujący typ HSK63A
Moc napędu (S1/S6) kW 15/18,5
Maks. obroty obr/min 10000

Typ łańcuchowy
Ilość narzędzi szt. 60 / 80 / 90 / 120
Maks. średnica narzędzia (sąsiednie miejsce wolne) mm 80 (140) – SK40
125 – SK50
Maks. ciężar narzędzia kg 10-20
Maks. długość narzędzia mm 300-400

Szybki posuw w osiach X/Y/Z m/min 30/30/30

Długość mm 4835
Szerokość mm 3227
Wysokość mm 2957
Waga kg 13500
