TBI TC 400 L

,

TBI TC 400 L

Dostępność: na zamówienie, czas produkcji 4-6 miesięcy

Główne cechy produktu:

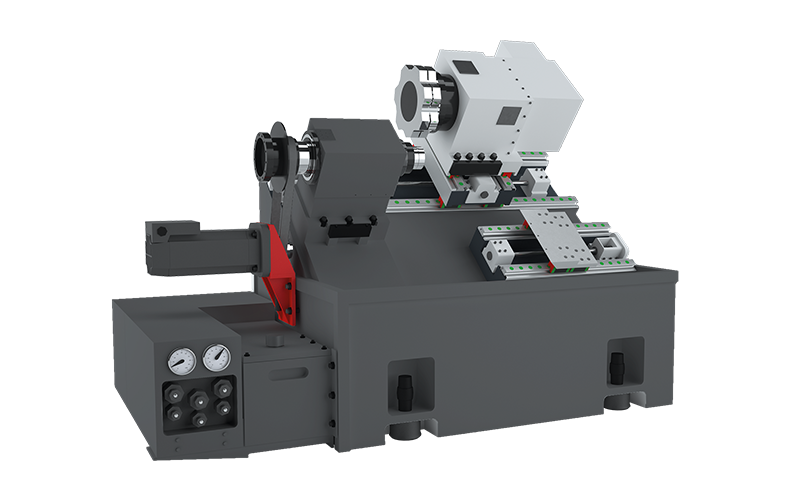

  • łoże skośne 45 st. wykonane jako monolityczny odlew żeliwny
  • wysoka sztywność konstrukcji
  • liniowe prowadnice toczne we wszystkich osiach
  • maks. prędkość wrzeciona 6000 obr/min, moc 11/15 kW
  • centralny układ smarowania
  • precyzyjne śruby kulowo-toczne
  • szybkie posuwy w osiach X/Z 24 m/min
  • uchylny pulpit

Wyposażenie standardowe

  • sterowanie Fanuc 0iTF Plus 10? wraz z Manual Guide i

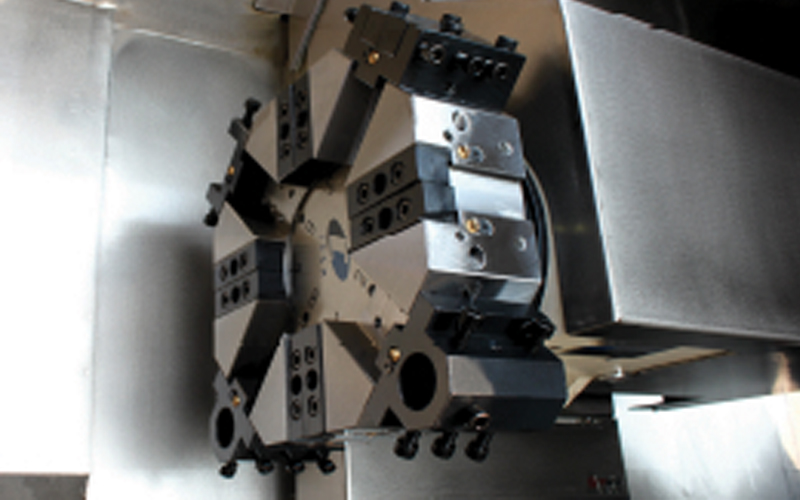

  • szybkozmienna głowica hydrauliczna ? servo napęd
  • 3-szczękowy hydrauliczny uchwyt tokarski 203 mm
  • maksymalna średnica pręta we wrzecionie 52 mm
  • system chłodzenia narzędzia
  • konik hydrauliczny
  • interfejs do podajnika pręta
  • zgrzebłowy transporter wiórów

Wyposażenie opcjonalne

  • sterowanie Siemens 828D
  • 3-szczękowy hydrauliczny uchwyt tokarski 254 mm
  • zwiększenie średnicy pręta we wrzecionie do 75 mm
  • skimmer oleju
  • podajnik pręta
  • sonda do pomiaru narzędzia

Dane techniczne

Rozwiń wszystko

Maks. średnica materiału nad łożem mm 470
Maks. średnica materiału nad suportem mm 280
Maks. średnica toczenia (powierzchnia czołowa) mm 400
Maks. średnica toczenia (wzdłuż osi wrzeciona) mm 210
Maks. długość toczenia mm 600
Przejazd osi X/Z mm 210/600
Prędkość przejazdu osi X, Z m/min 24

Przelot wrzeciona 62 (opcja 91)
Maks. średnica pręta we wrzecionie 52 (opcja 75)
Czoło wrzeciona A2-6 (A2-8)
Napęd główny Silnik AC
Moc napędu kW 11/15
Maks. obroty obr/min 6000
Rozmiar uchwytu tokarskiego mm 203 (opcja 254)

Wykonanie Servo
Liczba narzędzi szt. 8
Gniazdo narzędziowa block
Maks. wymiar narzędzia mm 25 x 25

Stożek tulei kłowej MT4 (MT5)
Przesuw konika mm 600

Długość (z transporterem wiórów) mm 2700 (3800)
Szerokość mm 1400
Wysokość mm 1900
Waga kg 4700
