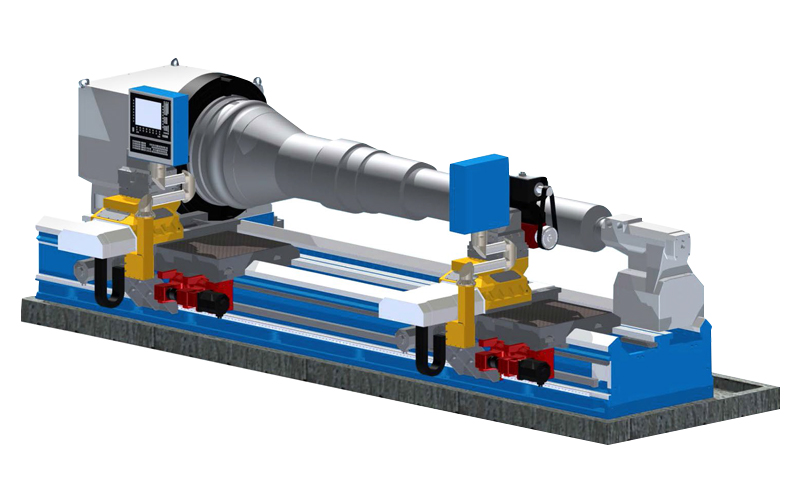

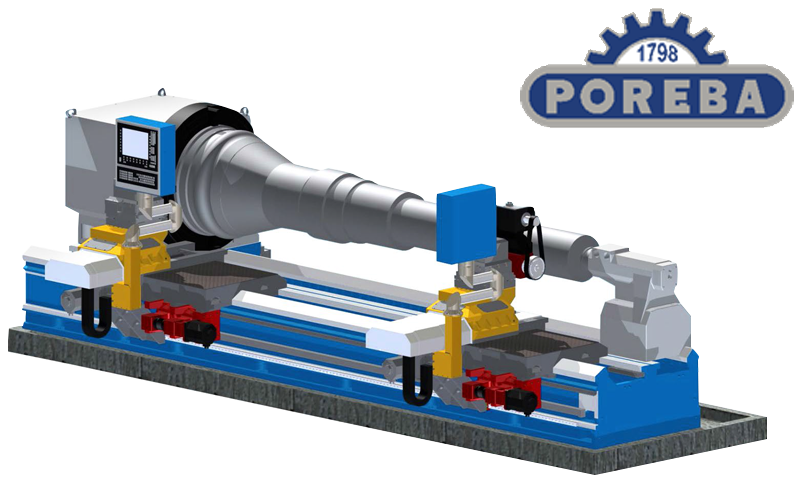

Seria TCM

Dostępność: na zamówienie

Główne cechy produktu:

  • Łoże trzyprowadnicowe odlewane z żeliwa o podwyższonych własnościach wytrzymałościowych, znormalizowane, dobrze użebrowane, wsparte na podłożu na całej długości ( na klinach poziomujących).
  • Suport wzdłużny przesuwany po dwóch prowadnicach i dodatkowo wsparty na prowadnicy bocznej zapewniających doskonałe precyzyjne prowadzenie i bezkolizyjną prace z podtrzymkami i konikiem.
  • Korpus wrzeciennika odlewany z żeliwa o podwyższonych własnościach wytrzymałościowych.
  • Wrzeciono wsparte na łożyskach o podwyższonej klasie dokładności.
  • Wszystkie wałki i koła zębate nawęglane, hartowane i szlifowane,

Wyposażenie standardowe

  • system sterowania numerycznego FANUC 0i-TD z Manual Guide i zapewniający podstawowe funkcje toczenia
  • średnica przelotu nad łożem: Ø 1300-1800 mm (zal. od modelu)
  • długość toczenia 3-8m, co 1m
  • moc napędu głównego 60 kW (praca ciągła)
  • przelot wrzeciona Ø 140 mm
  • obroty wrzeciona 4-710 obr/min
  • zasilanie: 3 × 400 V / 50 Hz
  • automatyczna głowica narzędziowa 4-ro pozycyjna
  • dla długości toczenia 3-5 m przesuwy osi X i Z realizowane z przekładni śrubowo tocznych, dla długości toczenia 6-8 m oś Z realizowana z bezluzowej przekładni zębatej
  • automatyczna zmiana zakresu prędkości obrotowych wrzeciennika
  • centralne smarowanie zarządzane przez CNC
  • transporter wiórów
  • instalacja chłodząca 2,6 bar ( tylko dla głowic automatycznych
  • konik z pinolą Ø 240 mm z obrotowym wrzecionem, wskaźnikiem siły docisku i kompensacją wydłużenia przedmiotu z automatyzowanym wysuwem pinoli i przesuwem po łożu

Wyposażenie opcjonalne

  • długość toczenia 9-20 m co 1m (z napędem w osi Z realizowanej z bezluzowej przekładni zębatej i z częściowymi osłonami przestrzeni obróbczej)
  • imak 1-no nożowy z oprawkami szybkowymiennymi;
  • system pomiaru narzędzia i detalu
  • suport dodatkowy
  • liniowy układ pomiarowy osi X i Z
  • podtrzymki

Dane techniczne

Rozwiń wszystko

Model TCM 130 155 180
Średnica przelotu nad łożem mm 1300 1550 1800
Średnica toczenia nad suportem mm 1100 1300 1550
Rozstaw kłów (co 1 m) mm 3000 – 20000

Średnica otworu wrzeciona mm 140
Końcówka wrzeciona A1-15
Zakres obrotów (reg. bezstopniowo) obr/min 4-710
Liczba zakresów prędkości ilość 4
Moc silnika głównego kW 60
Max. moment obrotowy wrzeciona Nm 17 000

Szybki przesuw w osi X i Z mm/min 5000
Przesuw wzdłużny mm 3200 dla 3m toczenia+co 1m
Przesuw poprzeczny mm 700                  700+250                 700+250
Średnica śruby kulowej X mm 63×10
Średnica śruby kulowej Z (3-5m) mm 80×16
Napęd osi Z dla długości 6-20m napęd bezluzowy zębatkowy
System narzędziowy głowica automatyczna 4 poz./inne

Średnica pinoli mm Ø 240
Wysuw pinoli mm 200

Długość mm 2900 + długość toczenia
Szerokość mm 3300
Wysokość mm 2500
