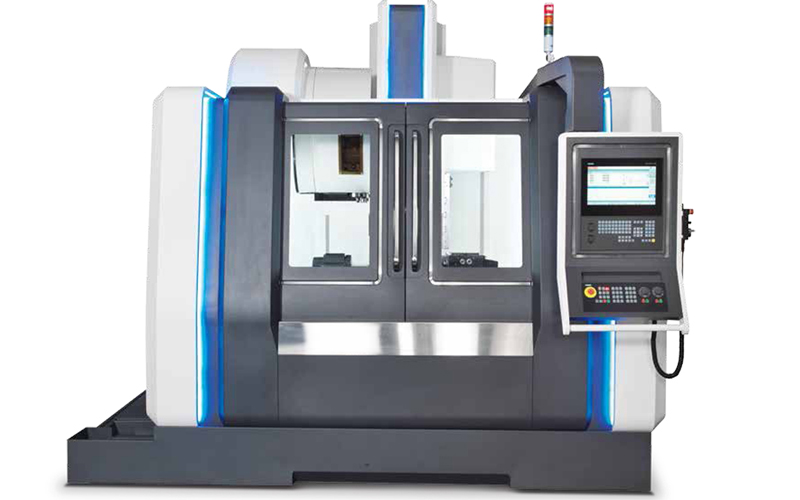

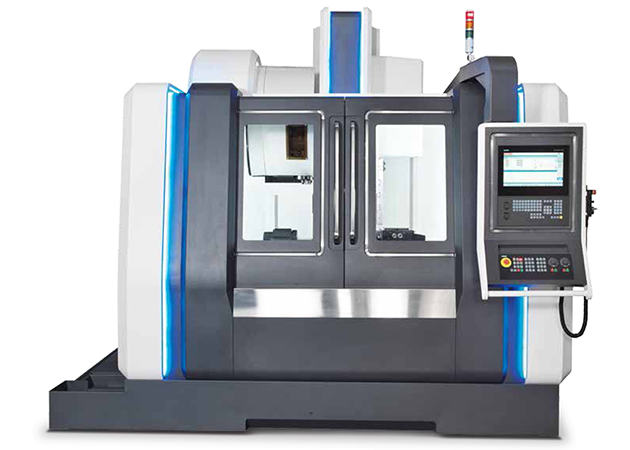

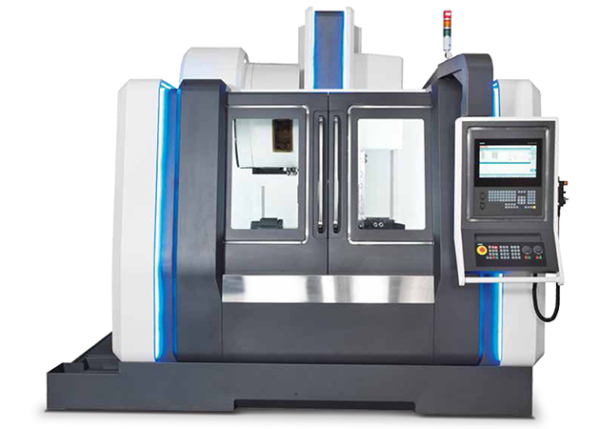

TBI U5-320 (GTX)

,

TBI U5-320 (GTX)

Dostępność: Na magazynie: 1 szt. dostawa do 3 tygodni

Główne cechy produktu:

  • 5-osiowe pionowe centrum obróbkowe do obróbki 5-stronnej

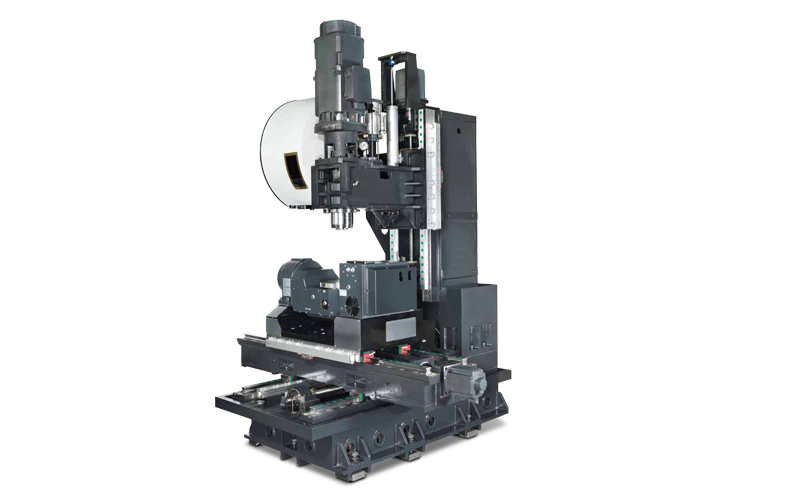

  • korpus obrabiarki wykonany z żeliwa
  • liniały pomiarowe we wszystkich osiach
  • stabilizacja temperaturowa wrzeciona

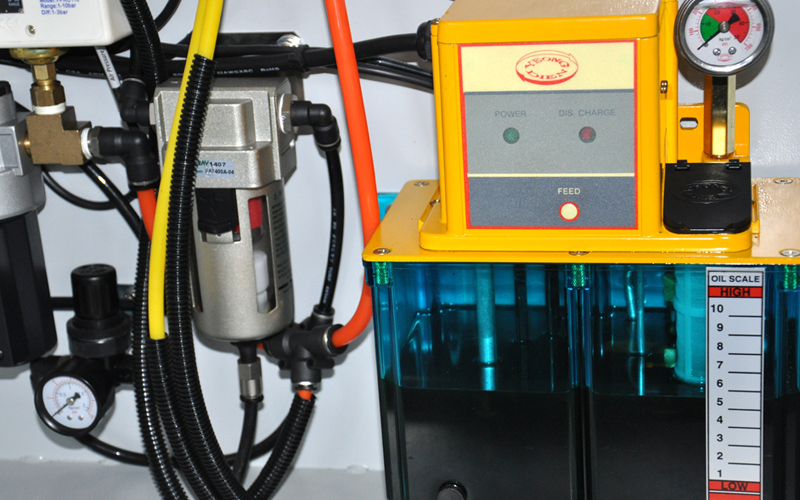

  • centralny układ smarowania
  • wysokiej klasy śruby kulowo-toczne obustronnie łożyskowane
  • stół uchylno-obrotowy 320 mm
  • 30 pozycyjny magazyn narzędzi
  • wysokie moce napędów i momentów obrotowych do wysokowydajnej obróbki
  • szybki dwuramienny zmieniacz narzędzia - servo napęd
  • pełna osłona przestrzeni roboczej

Wyposażenie standardowe

  • Sterowanie Siemens 828 D + ShopMill, opcje sterowania: P17, P13, P22, P25, P1, P16, P28
  • gwintowanie bez oprawki kompensacyjnej
  • kółko ręczne

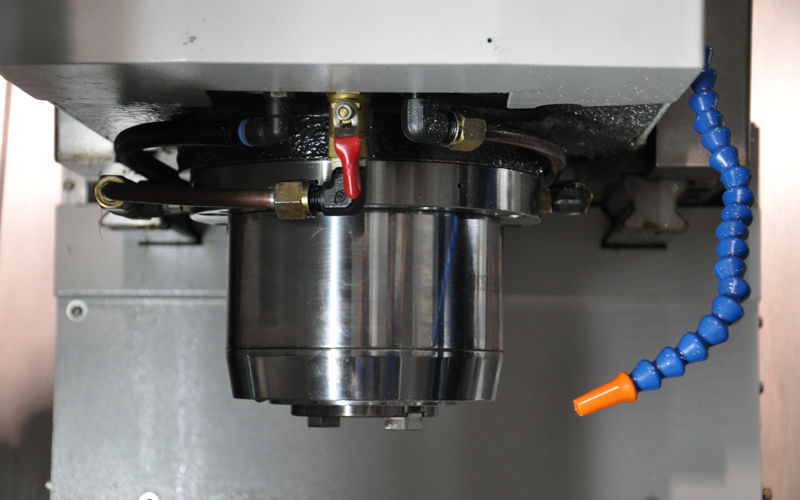

  • wrzeciono 12 000 obr/min
  • chłodzenie przez wrzeciono 20 bar
  • system przedmuchu wrzeciona
  • liniały pomiarowe Heidenhain we wszystkich osiach
  • stół uchylno-obrotowy o średnicy 320 mm
  • skimmer oleju
  • transmisja danych USB + Fast Ethernet
  • 24 pozycyjny magazyn narzędzia SK40
  • klimatyzacja szafy elektrycznej
  • ręczne pistolety do spłukiwania powierzchni roboczej (wodą i powietrzem)
  • dynamiczne monitorowanie kolizji
  • dolny system spłukiwania wiórów
  • zgrzebłowy transporter wiórów z wózkiem

Wyposażenie opcjonalne

  • sonda do pomiaru narzędzia
  • sonda do pomiaru detalu

Dane techniczne

Rozwiń wszystko

Przesuw wzdłużny – oś X mm 880
Przesuw poprzeczny – oś Y mm 600
Przesuw pionowy – oś Z mm 480
Powierzchnia stołu mm Ø 320
Rowki typu T (ilość x szerokość x rozstaw) 5 x 14 x 100
Obciążenie stołu (praca w 5 osiach) kg 150
Obciążenie stołu (praca w 3 osiach) kg 200
Odległość czoła wrzeciona – pow. stołu mm 100 – 610
 Obrót stołu w osi C st. 360˚
 Uchył stołu w osi B st. +40˚ / -110˚

Napęd główny direct-drive
Stożek mocujący typ SK40 (DIN69871)
Moc napędu (S1/S6) kW 10/15
Maks. obroty obr/min 12000

Typ bębnowy
Ilość narzędzi szt. 24
Maks. średnica narzędzia (sąsiednie miejsce wolne) mm 76 (127)
Maks. ciężar narzędzia kg 7
Maks. długość narzędzia mm 250
Czas wymiany narzędzia sek. 1,3

 Szybki posuw w osiach X/Y/Z m/mm 36/36/36
Maks. prędkość obrotowa stołu w osiach B/C obr/min 25/25

Dokładność pozycjonowania maszyny mm +/- 0,005
Powtarzalność pozycjonowania maszyny mm +/- 0,003

Długość mm 3948
Szerokość mm 2120
Wysokość mm 2800
Waga kg 6800
