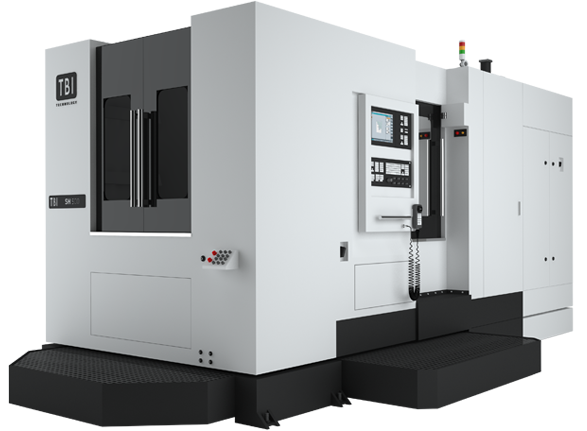

TBI SH 500

Dostępność: na zamówienie

Główne cechy produktu:

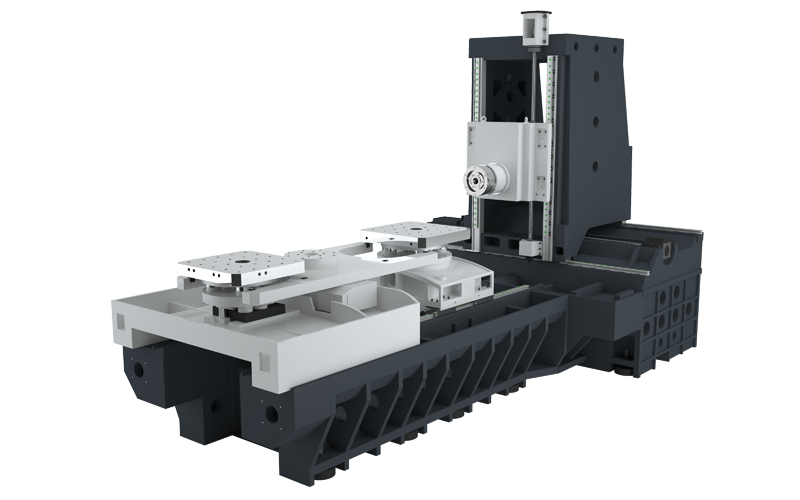

  • korpus obrabiarki wykonany z żeliwa
  • liniowe prowadnice toczne we wszystkich osiach
  • chłodzone śruby kulowo-toczne
  • stabilizacja temperaturowa wrzeciona
  • szybki dwuramienny zmieniacz narzędzia
  • pełna osłona przestrzeni roboczej
  • łatwość dostępu do przestrzeni roboczej i załadowczej
  • możliwość konfiguracji maszyny bez wymiennika palet ze stołem obrotowym

Wyposażenie standardowe

  • sterowanie Fanuc 0iMF 10,4" wraz z Manual Guide I
  • gwintowanie bez oprawki kompensacyjnej
  • kółko ręczne

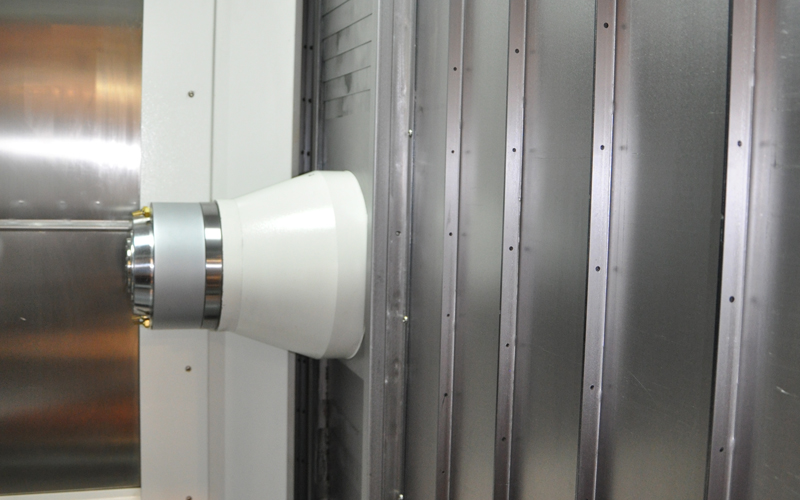

  • wrzeciono 10 000 obr/min, direct-drive (do SH 500-SK40)
  • wrzeciono 6 000 obr/min, napęd pasowy (od SH 500-SK50)

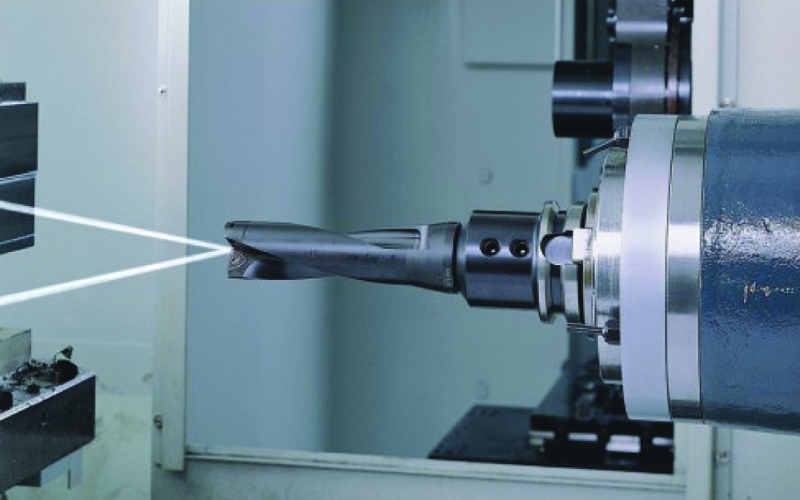

  • chłodzenie przez wrzeciono 30 bar
  • system przedmuchu wrzeciona
  • system chłodzenia narzędzia
  • skimmer oleju

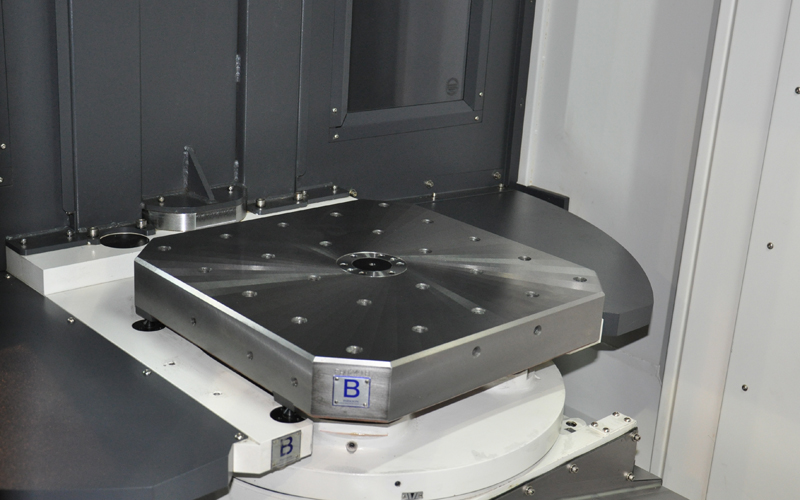

  • stół obrotowy indeksowany co 0,001 st.
  • 40/60 pozycyjny magazyn narzędzia (zal. od modelu)
  • dolny system spłukiwania wiórów
  • górny system spłukiwania wiórów
  • zintegrowany transporter wiórów z wózkiem
  • wymiennik palet

Wyposażenie opcjonalne

  • sterowanie Fanuc 31iMB / Heidenhain TNC 620/640 / Siemens 828D/840d sl
  • wrzeciono SK40/SK50/HSK63A do 40 000 obr/min
  • chłodzenie przez wrzeciono 50 bar
  • liniały pomiarowe Heidenhain
  • zwiększenie mocy silnika głównego oraz silników osiowych
  • magazyn narzędzi do 120 pozycji
  • układ filtracji chłodziwa
  • system paletyzacji dla 6 pozycji z automatycznym systemem kontroli
  • sonda do pomiaru narzędzia
  • sonda do pomiaru detalu

Dane techniczne

Rozwiń wszystko

Oś X / Y / Z mm 800 / 725/ 725
Powierzchnia stołu mm 500 x 500 x 2 szt.
Rowki typu T (ilość x szerokość x rozstaw) 24 x 16 x 125
Maks. obciążenie stołu kg 800
Odl. osi wrzeciona – pow. stołu mm 50-775
Odl. czoła wrzeciona – pow. stołu mm 200-925
Liczba palet szt. 2

Napęd główny direct-drive (SK40) / pasowy (SK50)
Stożek mocujący typ SK40 / SK50
Moc napędu (S1/S6) kW 15/18,5
Maks. obroty obr/min 10000 (SK40) / 6000 (SK50)

Typ łańcuchowy
Ilość narzędzi szt. 60 / 80 / 90 / 120
Maks. średnica narzędzia (sąsiednie miejsce wolne) mm 80 (140) – SK40
125 – SK50
Maks. ciężar narzędzia kg 10-20
Maks. długość narzędzia mm 300-400

Szybki posuw w osiach X/Y/Z m/min 30/30/30

Długość mm 4835
Szerokość mm 3227
Wysokość mm 2957
Waga kg 13500
