TBI TC 500 SMCY

,

TBI TC 500 SMCY

Dostępność: na zamówienie

Główne cechy produktu:

  • Bogaty standard w cenie podstawowej umożliwiający wysokowydajną produkcję seryjną detali.
  • Napęd głowicy servo gwarantujący redukcję czasów ubocznych oraz szybkie pozycjonowanie.

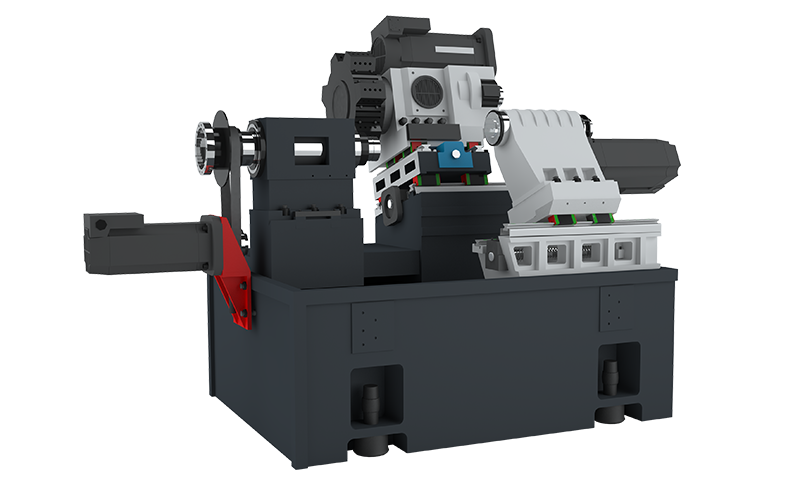

  • Komfortowa obsługa i łatwe odprowadzanie wiórów dzięki pochyleniu łoża pod kątem 75 st., systemowi transportowania detalu oraz zgrzebłowemu transporterowi wiórów w podstawowym wyposażeniu maszyny.
  • Super szybka dzięki posuwom w osiach X/Z o prędkości 30 m/min.
  • Osie X i Y posiadają szerokie i hartowane liniowe prowadnice, które zapewniają sztywność i dokładność obróbki.

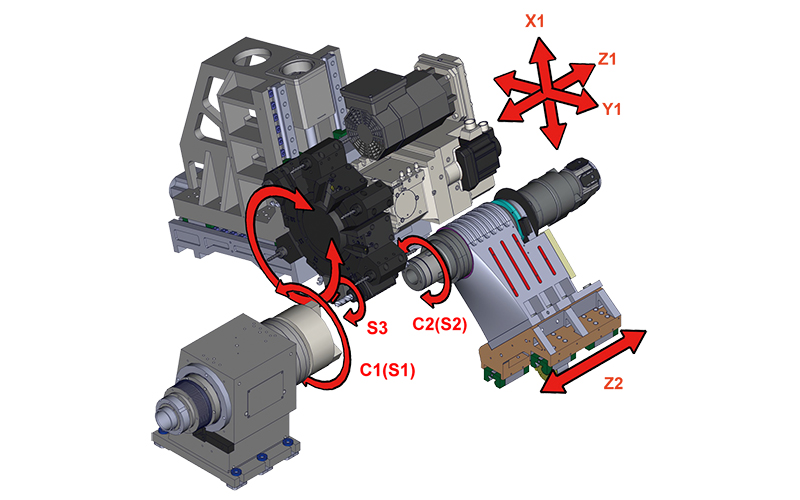

  • Dodatkowe przesunięcie głowicy rewolwerowej w osi Y o 80 mm (40 mm od osi wrzeciona) zwiększające możliwości i wielozadaniowość tokarki.
  • Dostępność części zamiennych i prostota serwisowania dzięki uniwersalnym rozwiązaniom technicznym oraz podzespołom renomowanych producentów.

Wyposażenie standardowe

  • sterowanie Fanuc Mate 0iTF 8.4” wraz z Manual Guide 0i

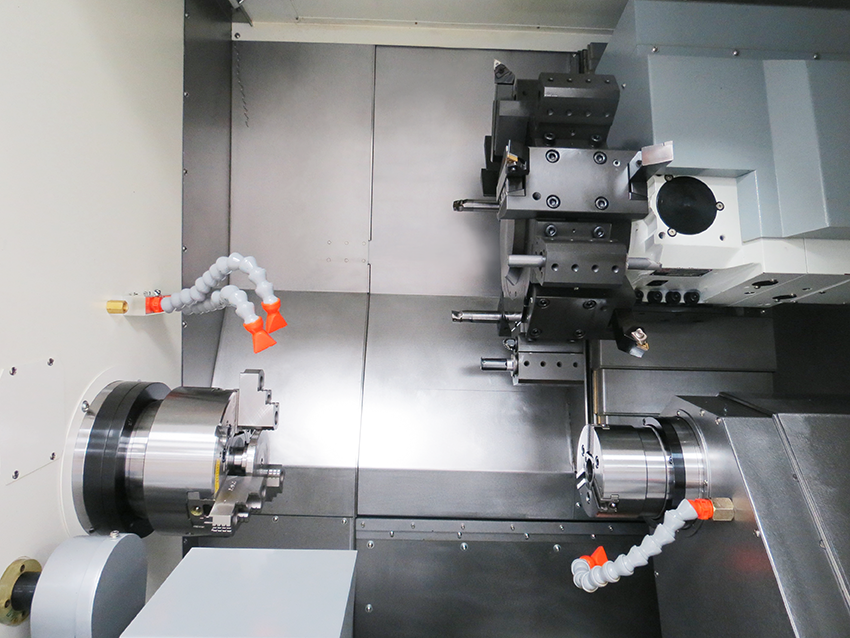

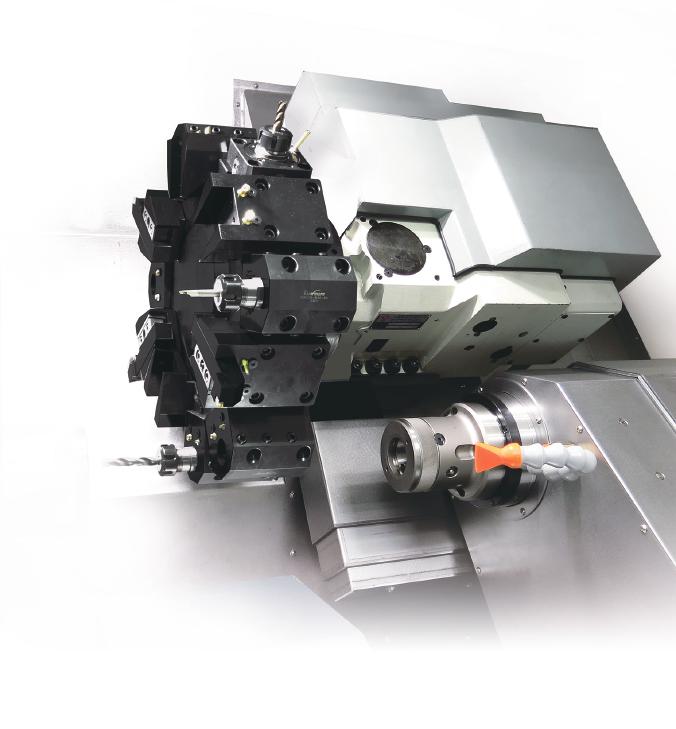

  • szybkozmienna głowica hydrauliczna BMT-55 – servo napęd
  • głowica z napędzanymi narzędziami
  • 3-szczękowy hydrauliczny uchwyt tokarski wrzeciona głównego 203 mm
  • 3-szczękowy hydrauliczny uchwyt tokarski przeciwwrzeciona 152 mm
  • oś Y
  • oś C wrzeciona
  • oś C przeciwwrzeciona
  • przeciwwrzeciono z napędem bezpośrednim
  • maksymalna średnica pręta we wrzecionie 65 mm
  • system chłodzenia narzędzia
  • interfejs do podajnika pręta
  • łapa detalu
  • taśmowy transporter detalu
  • zgrzebłowy transporter wiórów

Wyposażenie opcjonalne

  • sterowanie Fanuc 0iTF 8.4” wraz z Manual Guide i
  • zwiększenie mocy wrzeciona głównego do 11/15 kW
  • tulejowy uchwyt tokarski
  • skimmer oleju
  • podajnik pręta
  • sonda do pomiaru narzędzia

Dane techniczne

Rozwiń wszystko

Maks. średnica materiału nad łożem (z łapą detalu) mm 500 (400)
Maks. średnica toczenia mm 250
Maks. długość toczenia z uchwytem tulejowym mm 500
Przejazd osi X mm 250
Przejazd osi Y mm 80 ± 40
Przejazd osi Z mm 500
Przejazd osi Z1 mm 400
Prędkość przejazdu we wszystkich osiach m/min 30

Przelot wrzeciona mm 66
Maks. średnica pręta we wrzecionie mm 65
Napęd główny Silnik AC
Maks. moc napędu kW 11
Maks. obroty obr/min 4000
Rozmiar uchwytu tokarskiego mm 203

Wykonanie Servo + napędzane narzędzia
Liczba narzędzi szt. 12
Gniazdo narzędziowa BMT-55 Power Control
Maks. wymiar narzędzia mm □ 25 ○ 25 / 32

Maks. średnica pręta mm 30
Maks. obroty mm 4000

Długość (z transporterem wiórów) mm 2450 (3350)
Szerokość mm 1650
Wysokość mm 1750
Waga kg 5900
