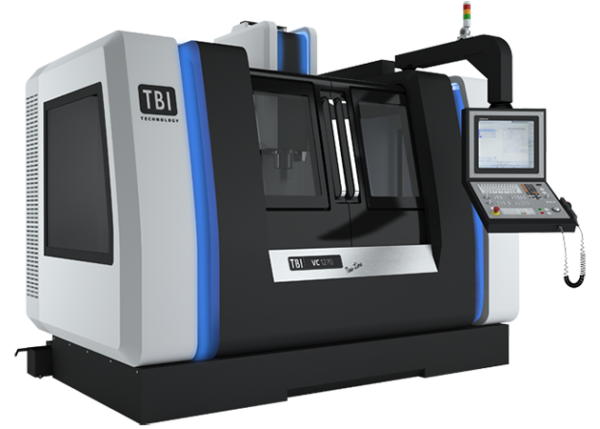

TBI VC 1060 HH New Line

,

TBI VC 1060 HH New Line

Dostępność:

Główne cechy produktu:

  • Bogaty standard wyposażenia umożliwiający dużą funkcjonalność w podstawowej cenie maszyny.

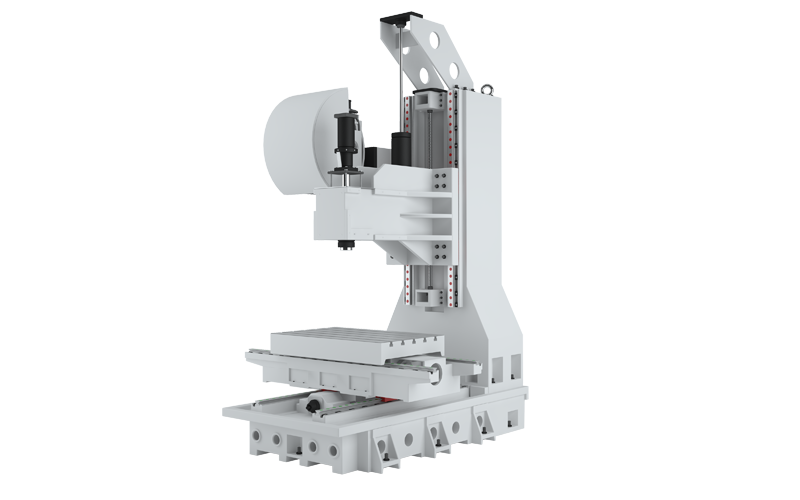

  • Kompaktowa budowa, w której zmaksymalizowano przestrzeń obróbczą w stosunku do gabarytów maszyny.
  • Stabilizacja temperaturowa wrzeciona i sztywna konstrukcja gwarantują wysoką precyzję oraz powtarzalność obróbki.
  • Komfortowa obsługa dzięki zastosowaniu dolnego systemu spłukiwania wiórów, zintegrowanego transportera wiórów, system przedmuchu wrzeciona oraz kółka ręcznego w podstawowym wyposażeniu maszyny.
  • Dostępność części zamiennych dzięki uniwersalnym rozwiązaniom technicznym oraz komponentom światowych producentów.

Wyposażenie standardowe

  • sterowanie Heidenhain TNC 620
  • gwintowanie bez oprawki kompensacyjnej
  • kółko ręczne
  • wrzeciono 12 000 obr/min, direct-drive
  • chłodzenie przez wrzeciono 20 bar
  • system przedmuchu wrzeciona
  • system chłodzenia narzędzia powietrzem i cieczą
  • transmisja danych USB + Fast Ethernet
  • skimmer oleju
  • 24 pozycyjny magazyn narzędzia SK40
  • ręczne pistolety do spłukiwania powierzchni roboczej (wodą i powietrzem)
  • dolny system spłukiwania wiórów
  • taśmowy transporter wiórów z wózkiem
  • chłodzenie szafy elektrycznej
  • układ filtracji chłodziwa

Wyposażenie opcjonalne

  • sterowanie Heidenhain TNC 640 / Siemens / Fanuc
  • chłodzenie przez wrzeciono od 40 do 80 bar
  • liniały pomiarowe Heidenhain
  • prowadnice ślizgowe
  • przygotowanie do montażu 4 osi
  • numerycznie sterowane 4 oraz 4/5 osie
  • automatyczna przekładnia marki ZF
  • zwiększenie mocy silnika głównego oraz silników osiowych
  • magazyn narzędzi 30/40 pozycyjny
  • chłodzenie śrub kulowo-tocznych
  • śrobowy transporter wiórów z wózkiem
  • klimatyzacja szafy elektrycznej
  • sonda do pomiaru narzędzia
  • sonda do pomiaru detalu

Dane techniczne

Rozwiń wszystko

Przesuw wzdłużny stołu – oś X mm 1000
Przesuw poprzeczny stołu – oś Y mm 600
Przesuw pionowy wrzeciennika – oś Z mm 650
Powierzchnia stołu mm 1160 x 600
Rowki typu T (ilość x szerokość x rozstaw) 5 x 18 x 100
Obciążenie stołu kg 1000
Odległość czoła wrzeciona – pow. stołu mm 130 – 780

Napęd główny direct-drive
Stożek mocujący typ SK40 (DIN69871)
Moc napędu (S1/S6) kW 10/17
Moment obrotowy (S1/S6) Nm 63,7/108,6
Maks. obroty obr/min 12000

Typ bębnowy
Ilość narzędzi szt. 24 (30/40)
Maks. średnica narzędzia (sąsiednie miejsce wolne) mm 80(150)
Maks. ciężar narzędzia kg 7
Maks. długość narzędzia mm 300

Śruby kulowo – toczne w osiach X/Y/Z mm 40
Ilość prowadnic w osiach X/Y/Z szt. 2/2/2 (liniowe)
Posuw w osiach X/Y/Z m/min 36/36/32

Dokładność pozycjonowania maszyny mm +/- 0,005
Powtarzalność pozycjonowania maszyny mm +/- 0,003

Całkowity pobór mocy kVA 35
Długość x szerokość x wysokość mm 2900 x 2100 x 2800
Waga kg 6800
