TBI i-42-B

,

TBI i-42-B

Dostępność: Na magazynie 1 szt., dostawa: 8 tygodni

Główne cechy produktu:

  • łoże wykonane jako monolityczny odlew żeliwny
  • wysoka sztywność konstrukcji
  • osie X i Y z szerokimi i hartowanymi liniowymi prowadnicami
  • możliwość frezowania i toczenia na jednej maszynie

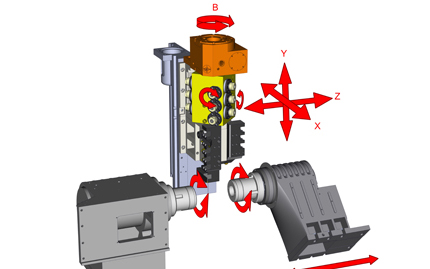

  • kolumna z napedzaną osią B - 12 narzędzi
  • maks. prędkość wrzeciona 4000 obr/min
  • centralny układ smarowania
  • precyzyjne śruby kulowo-toczne
  • szybkie posuwy we wszystkich osiach 30 m/min

Wyposażenie standardowe

  • sterowanie Fanuc 0iTF Plus 10” + Manual Guide i

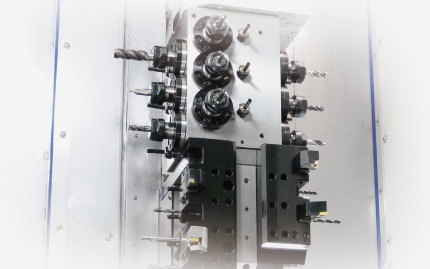

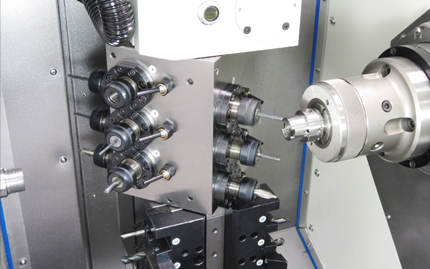

  • jedna kolumna z miejscem na narzędzia
  • tulejowy uchwyt tokarski wrzeciona i przeciwwrzeciona
  • wrzeciono 7,5/11 kW
  • oś C wrzeciona
  • przeciwwrzeciono
  • oś C przeciwwrzeciona
  • maksymalna średnica pręta we wrzecionie 42 mm
  • maksymalna średnica pręta w przeciwwrzecionie 30 mm
  • interfejs do podajnika pręta
  • łapa detalu
  • taśmowy transporter detalu
  • zintegrowany zgrzebłowy transporter wiórów

Wyposażenie opcjonalne

  • 3-szczękowy uchwyt tokarski wrzeciona / przeciwwrzeciona
  • podajnik pręta
  • sonda do pomiaru narzędzia

Dane techniczne

Rozwiń wszystko

Maks. średnica toczenia mm 100
Maks. średnica pręta we wrzecionie mm 42
Maks. długość toczenia mm 300
Przelot wrzeciona mm 43
Maks. obroty obr/min 4000 (opcja 6000)

Maks. średnica toczenia mm 100
Maks. średnica pręta we wrzecionie mm 30
Maks. obroty obr/min 4000 (opcja 6000)

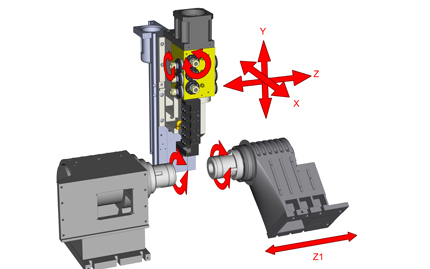

Przejazd osi X1/Y1/Z1 mm 150/415/300
Przejazd osi X2/Y2/Z2 mm -/-/390
Prędkość przejazdu we wszystkich osiach m/min 30

Liczba narzędzi – wrzeciono szt. 5 kątowych + 5 prostych
Liczba narzędzi – przeciwwrzeciono szt. 3 kątowych + 4 prostych
Maks. wymiar narzędzia mm □ 20 ○ 20

Liczba napędzanych narzędzi szt. 12
Obroty obr/min 4000
Maks. średnica wiercenia mm 12

Długość (z transporterem wiórów) mm 2900 (3500)
Szerokość mm 1900
Wysokość mm 1950
Waga kg 5600
